Modifica dell'Area prescelta.
|
|
|
|
|

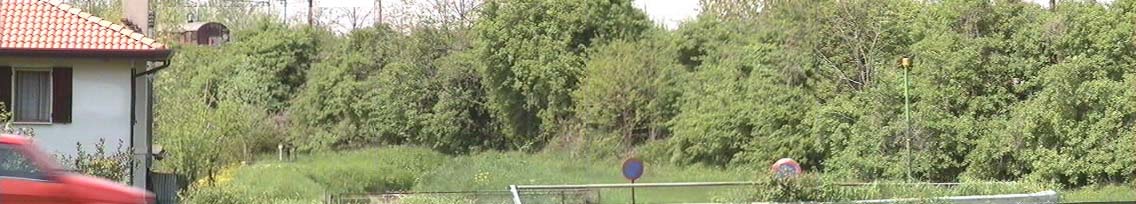

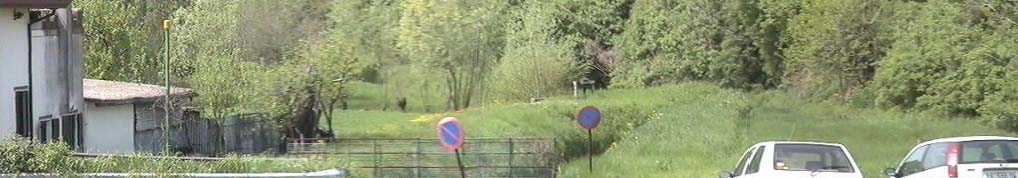

Situazione di partenza |
|
Situazione modificata |
La situazione di partenza vede l'area da me presa in esame come area ad interesse storico. Al fine di proporre una nuova riqualificazione della zona e una completa redisposizione dell'area ho ipotizzato l'area fosse a destinazione C2 anziché A.
|
DIMENSIONAMENTO
Zona A - comune con popolazione minore o uguale a 10.000 abitanti. AREA TOTALE 13886
Per condominio di due o tre piani: 13886*2 = 27772 27772 / 150 = 185
da zona A a C 2 - cambio destinazione: calcolo di standard sia primari che secondari PRIMARI PARCO: 185 * 6 = 1110 PARCHEGGIO: 185 * 3,5 = 647,5
SECONDARI PARCO: 185 * 7 = 1295
Per case unifamiliari o bifamiliari: 13886*0.5 = 6943 6943 / 150 = 46.28
da zona A a C 2 - cambio destinazione: calcolo di standard sia primari che secondari PRIMARI PARCO: 46 * 6 = 276 PARCHEGGIO: 46 * 3.5 = 161
SECONDARI PARCO: 46 * 7= 322 |
ANALISI GENERALE DELLA SITUAZIONE.
Partendo dall'analisi del nuovo sistema di percorrenza, ho riorganizzato la zona prescelta e le aree ad essa limitrofe in una planimetria generale.
|
|
|---|
|

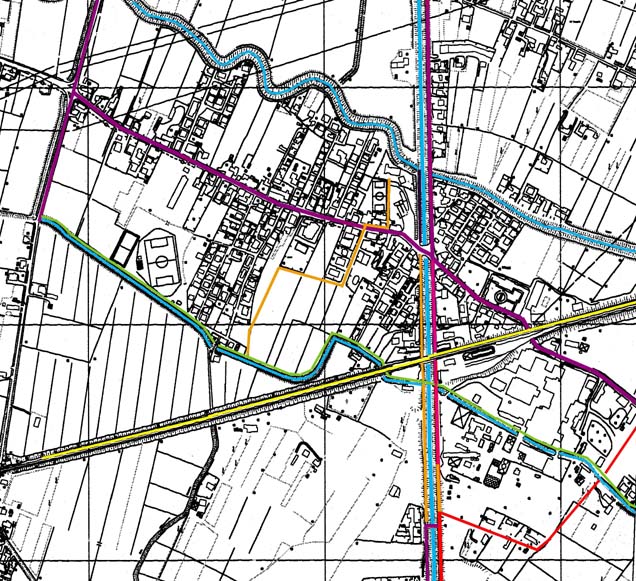

Analisi di un possibile nuovo sistema di percorrenza.
LEGENDA |
|
|
Strade ad alta percorrenza |
|---|---|
|
|
Strade a percorrenza minore |
|
|
Strade a traffico limitato |
|
|
Piste ciclabili |
|
|
Percorsi pedonali |
|
|
Percorso ferroviario |
|
|
Vie d'acqua principali |
|
|

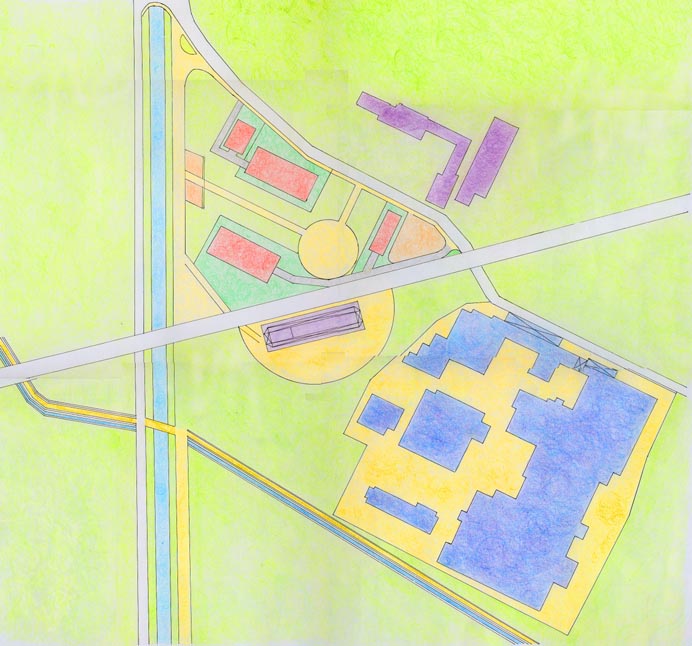

Planimetria generale.
Scala 1:1000.
LEGENDA
|
|
Edifici privati |
|---|---|
|
|
Edifici pubblici |
|
|
Verde privato |
|
|
Verde pubblico |
|
|
Vie di percorrenza |
|
|
Accessi privati |
|
|
Percorsi pedonali e piste ciclabili |
|
|
Area adibita a parcheggio |
|
|
Vie d'acqua |
|
|
Stazione ferroviaria |
|
|
Edilizia preesistente di importanza storiaca artistica |
|
|
Centro commerciale |

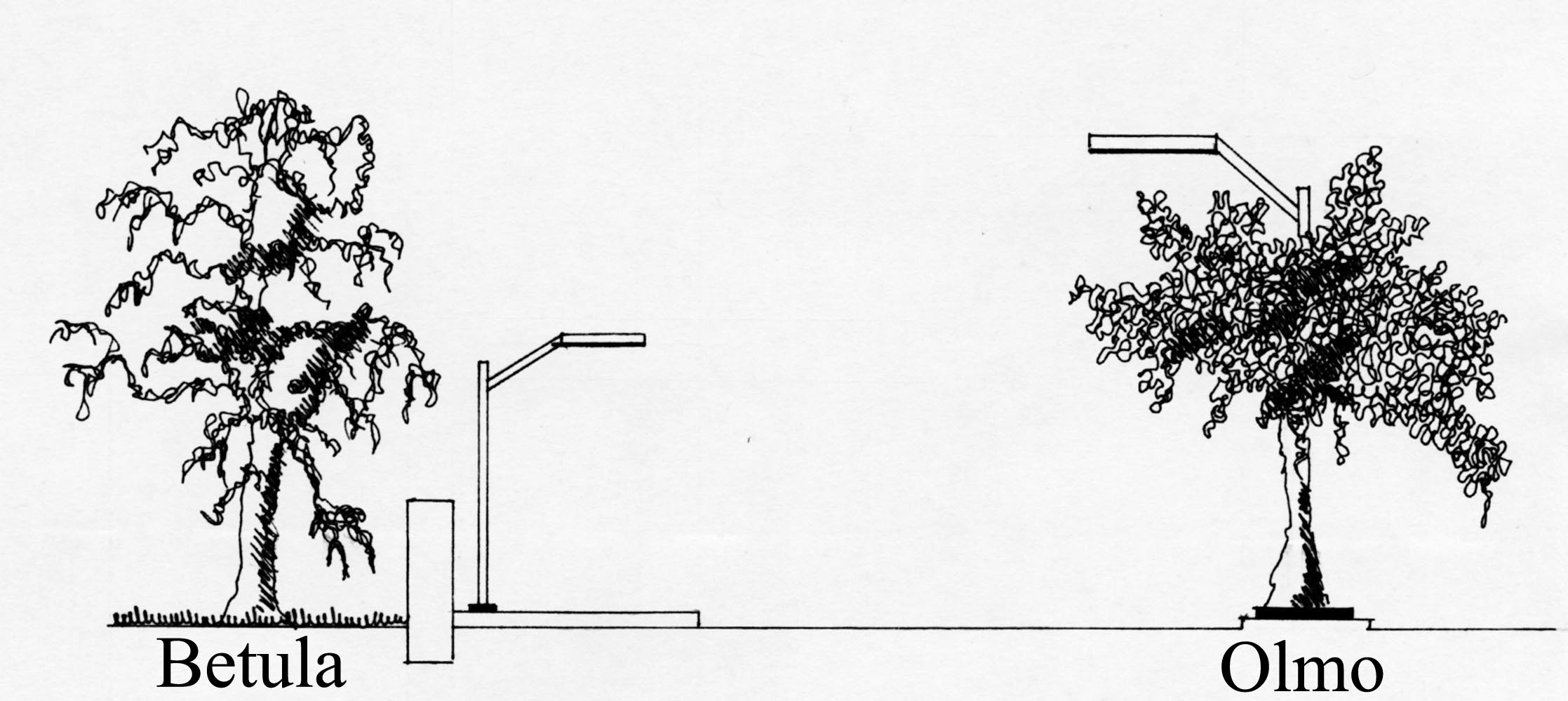

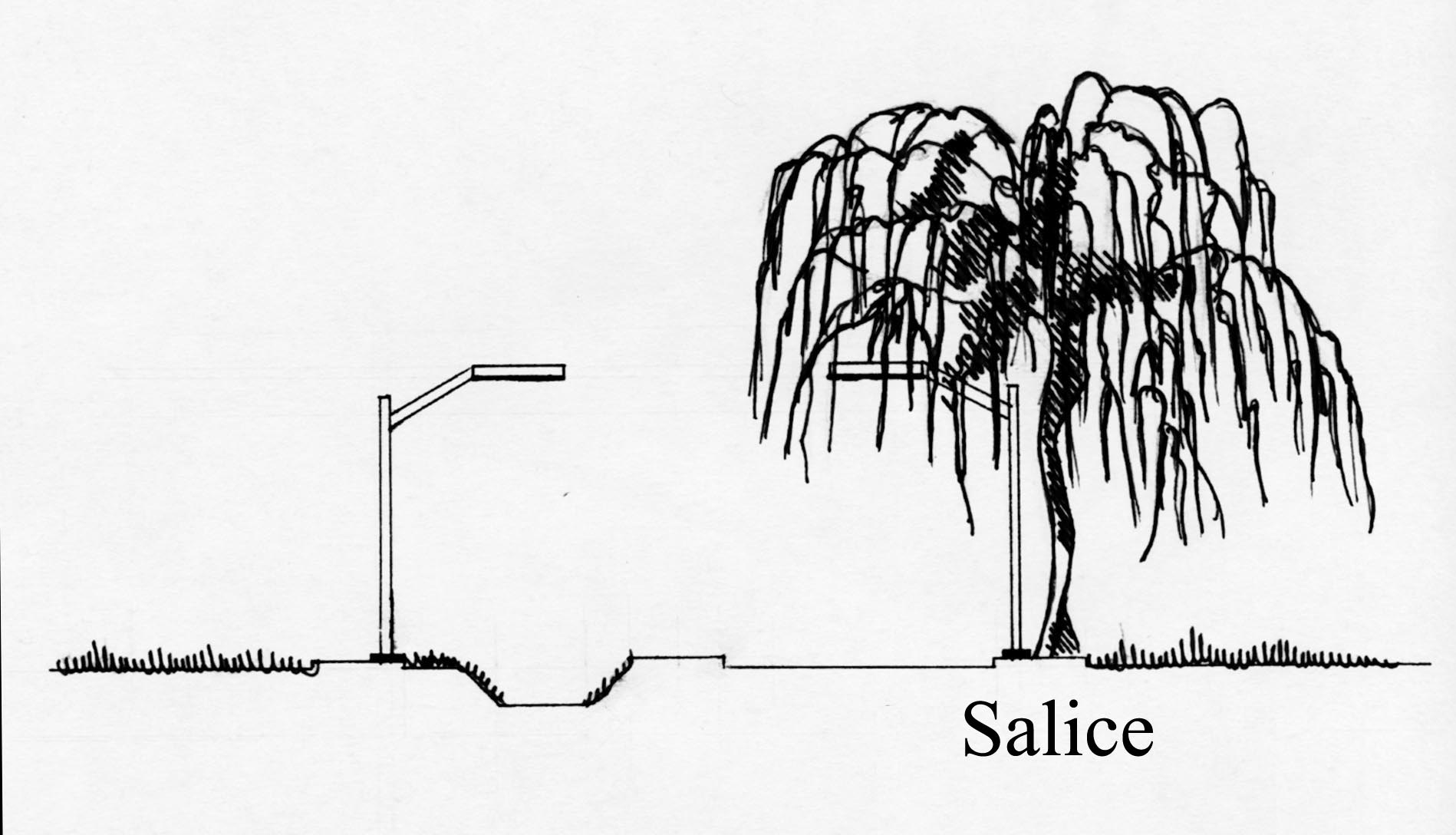

SEZIONI STRADALI.
|
|
|
|
|---|---|---|
|

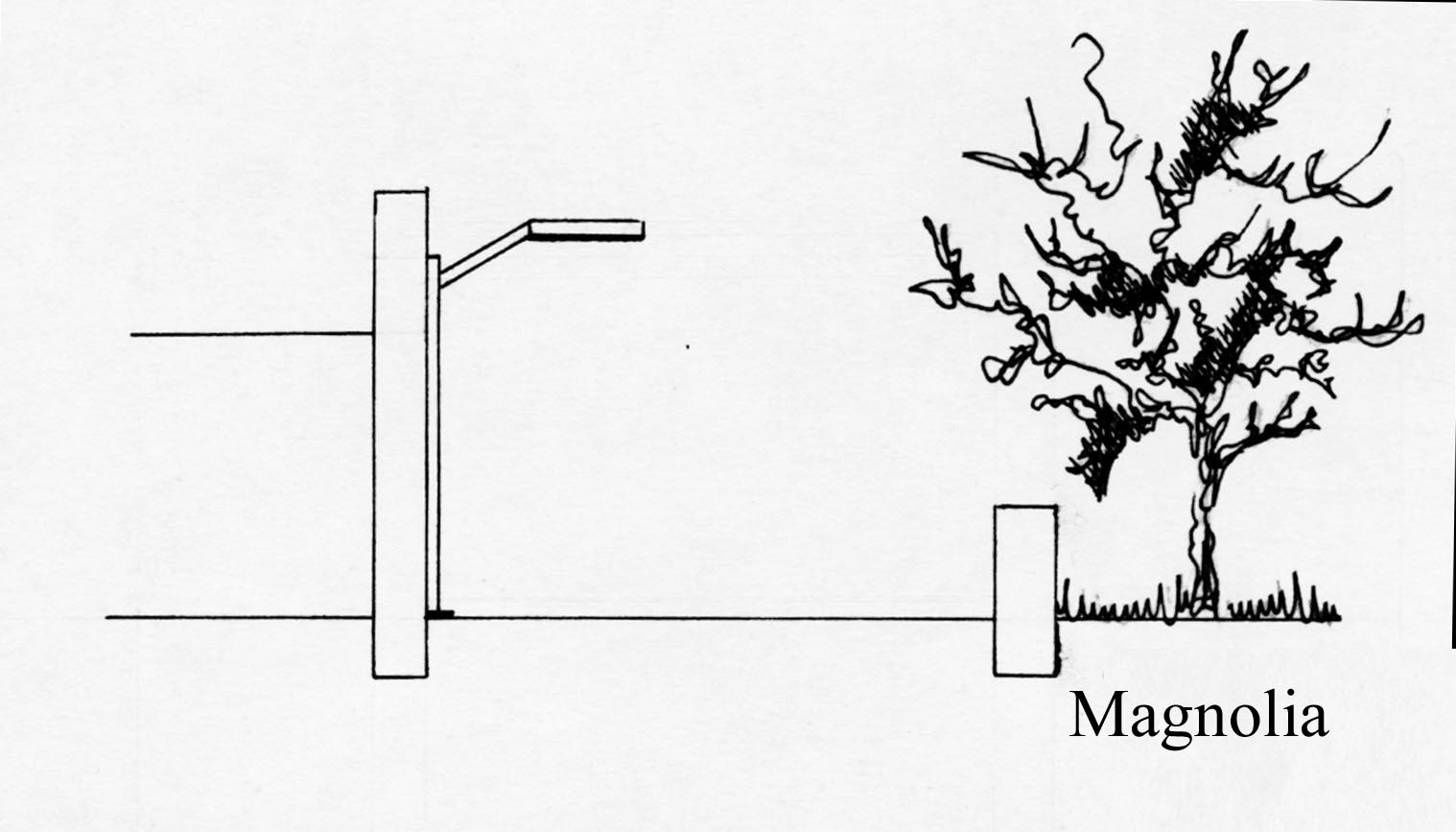

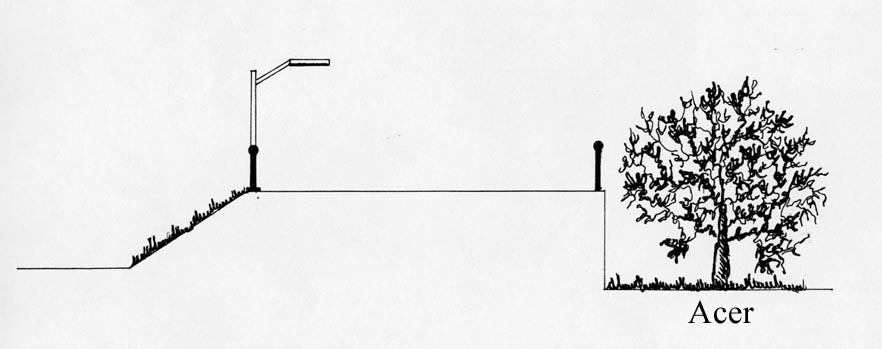

Sezione stradale. |
|
|
|
|
|
|
|
Sezione accesso privato. |
|
|
|
|
|
|
|

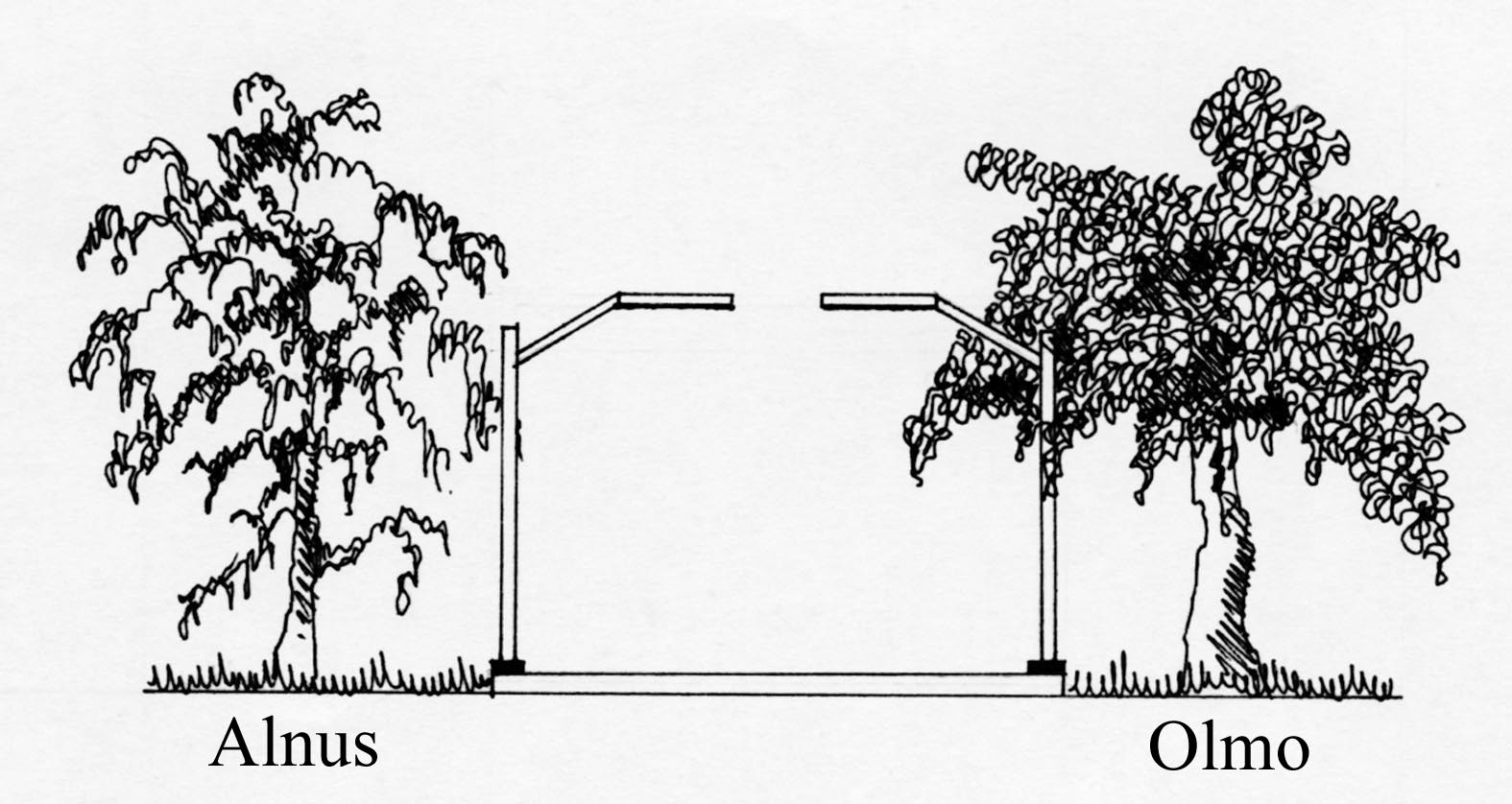

Sezione percorso pedonale. |
|
|
|
|
|
|
|
Sezione percorso pedonale. |
|
|
|
|
|
|
|
Sezione pista ciclabile. |
|
|
SCHIZZI.
|
|
|
|
|
|
|---|---|---|---|---|
|

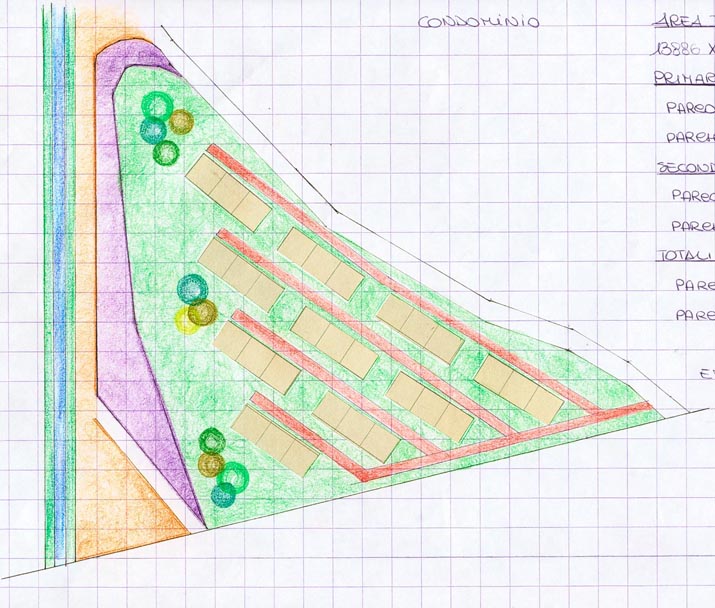

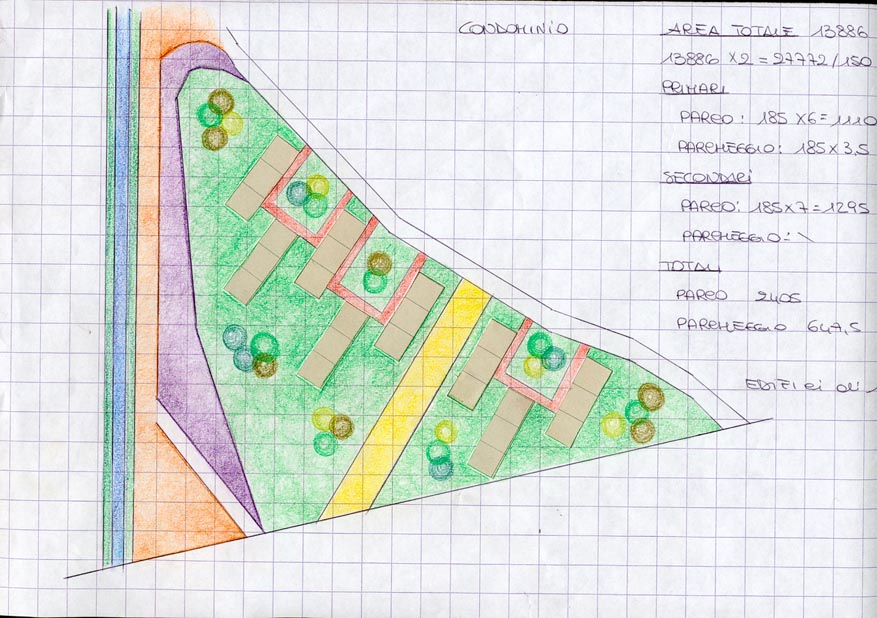

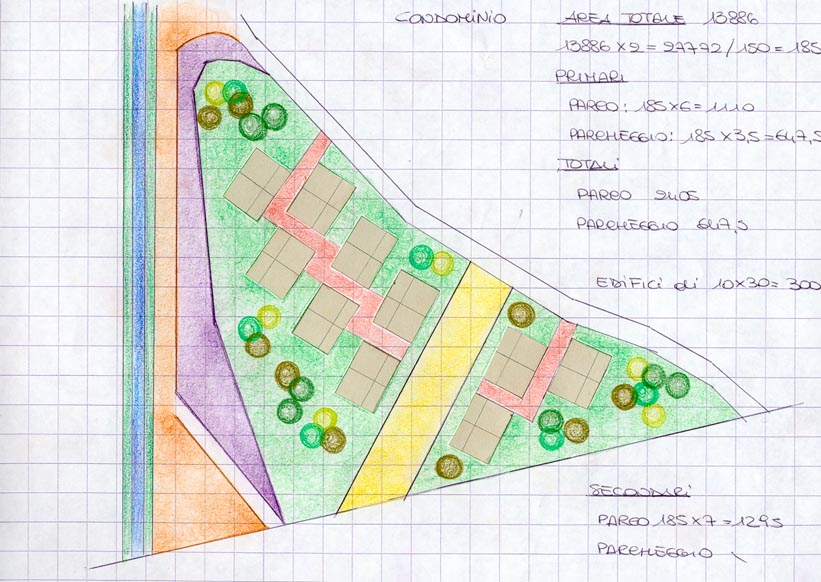

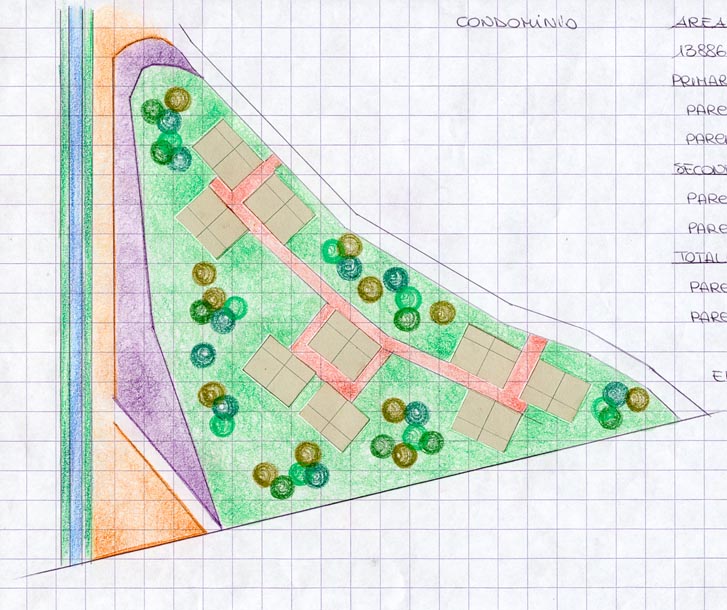

Schizzo del progetto per la realizzazione di condomini di 3-4 piani. |
|
Schizzo del progetto per la realizzazione di condomini di 3-4 piani. |
|
Schizzo del progetto per la realizzazione di condomini di 3-4 piani. |
|
|
|
|
|
|
|
Schizzo del progetto per la realizzazione di condomini di 3-4 piani. |
|

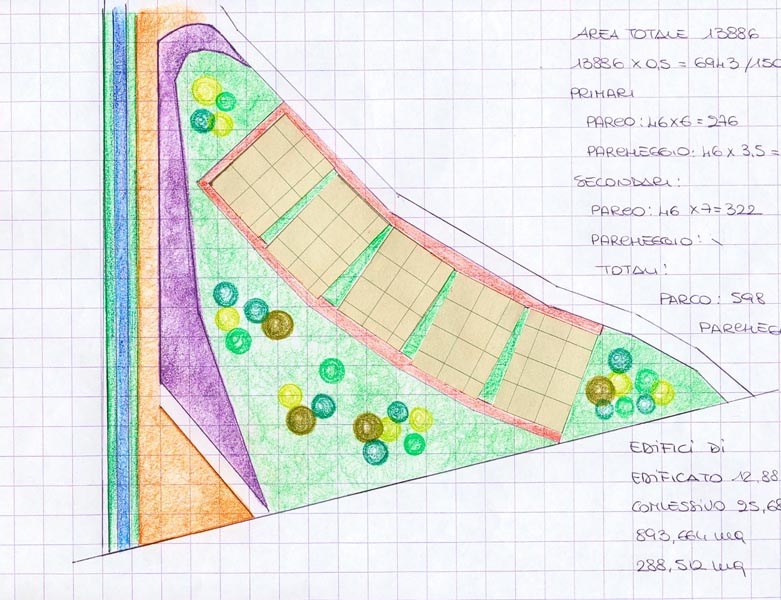

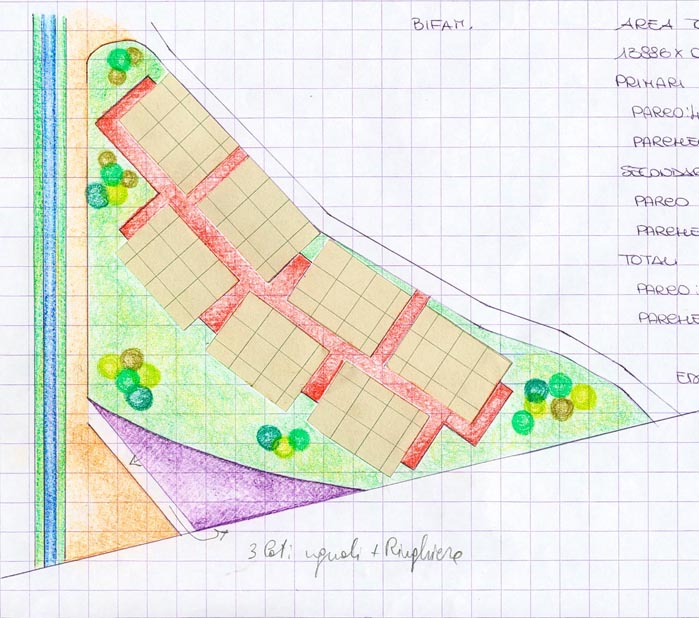

Schizzo del progetto per la realizzazione di case unifamigliari o bifamigliari. |
|
Schizzo del progetto per la realizzazione di case unifamigliari o bifamigliari. |
PROGETTO FINALE.
|
|

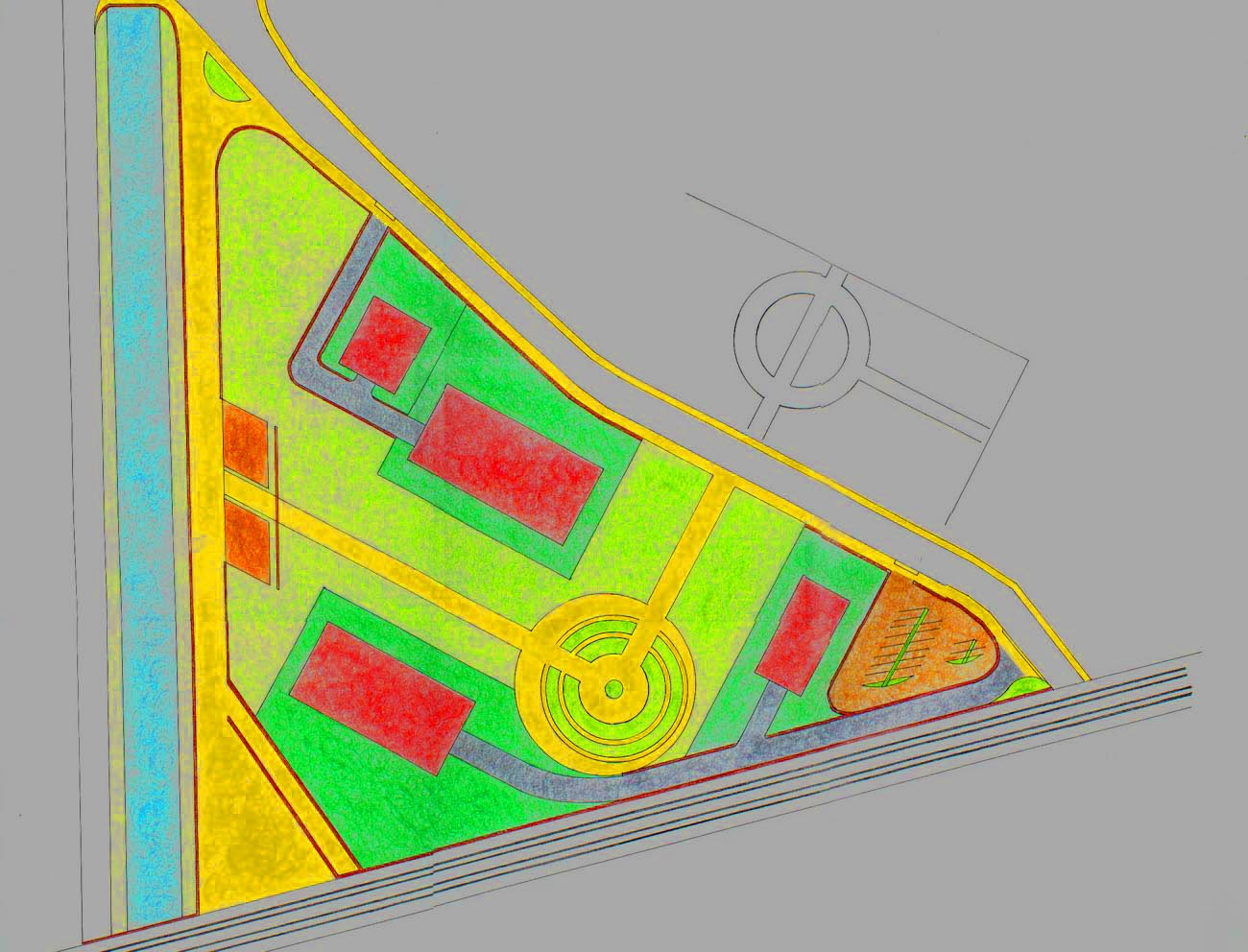

Planimetria dell'area esaminata.
Scala 1:500.
LEGENDA
|
|
Edifici privati |
|---|---|
|
|
Edifici pubblici |
|
|
Verde privato |
|
|
Verde pubblico |
|
|
Vie di percorrenza |
|
|
Accessi privati |
|
|
Percorsi pedonali e piste ciclabili |
|
|
Area adibita a parcheggio |
|
|
Vie d'acqua |
|
|
Barriere di protezione |
|
|

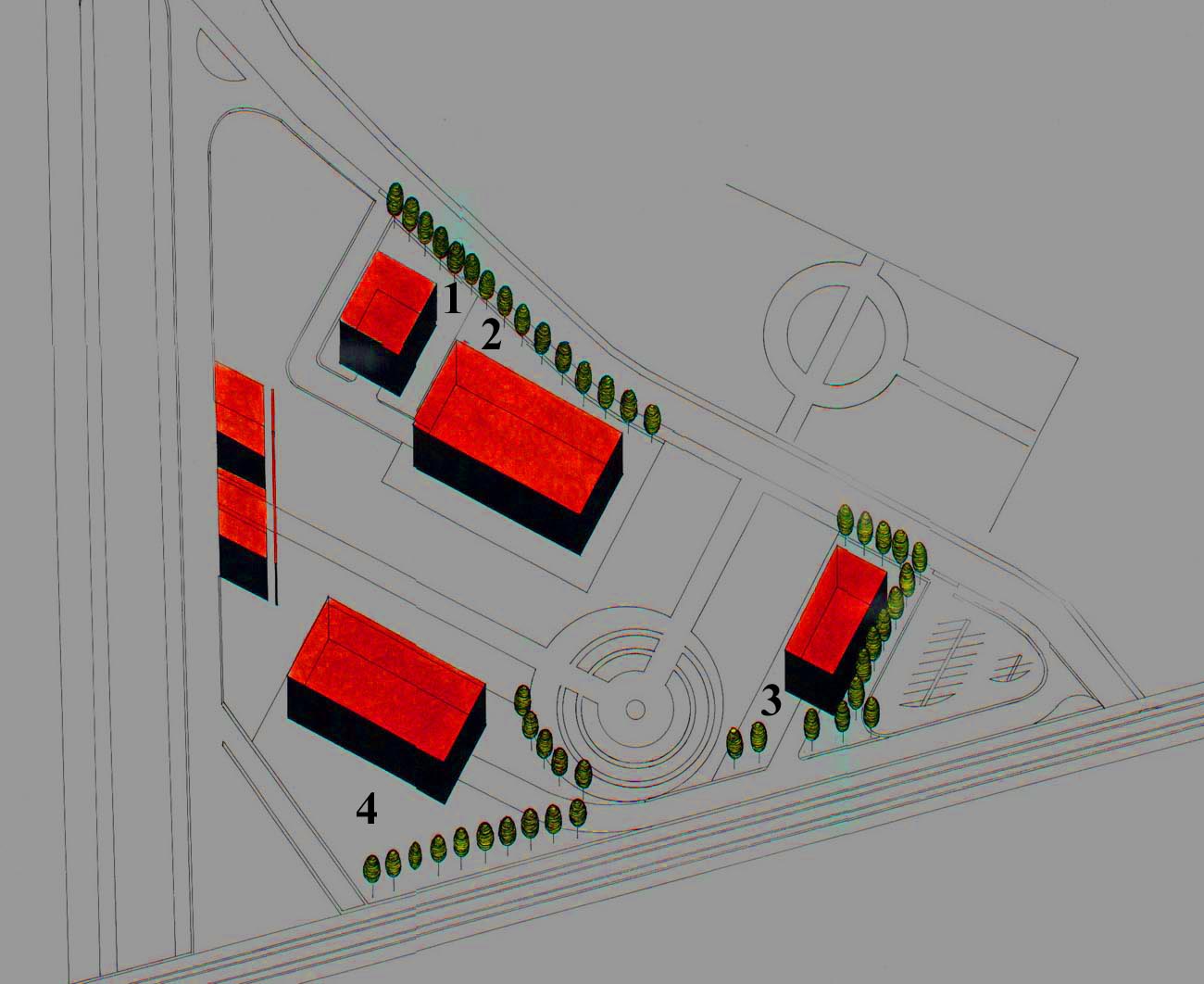

Planivolumetria del'area esaminata.
Scala 1:500.
|
n. Lotto |
Sup. disponibile |
Sup. occupata |
Cubatura |
Tipologia |
Prescrizioni |
|---|---|---|---|---|---|
|
1 |
662 mq |
262,5 mq |
2227,5 mc |
blocco |
Obbligo di piantata alternata di tilia e arbutus |
|
2 |
1876 mq |
800 mq |
7200 mc |
blocco |
Obbligo di piantata alternata di tilia e arbutus |
|
3 |
1012 mq |
312,5 mq |
2812,5 mc |
blocco |
Obbligo di piantata alternata di tilia e arbutus, e piantata di robinia |
|
4 |
3524 mq |
800 mq |
7200 mc |
blocco |
Obbligo di piantata alternata di celtis e ulmus, e piantata di robinia. |
|
|
|
187,5 mq |
1012.5 mc |
blocco |
|
|
|
|
187,5 mq |
1012.5 mc |
blocco |
|
|
Totale |
|
2550 mq |
21465 mc |
|
|
|
|
|---|
|
|
|
|
|
|

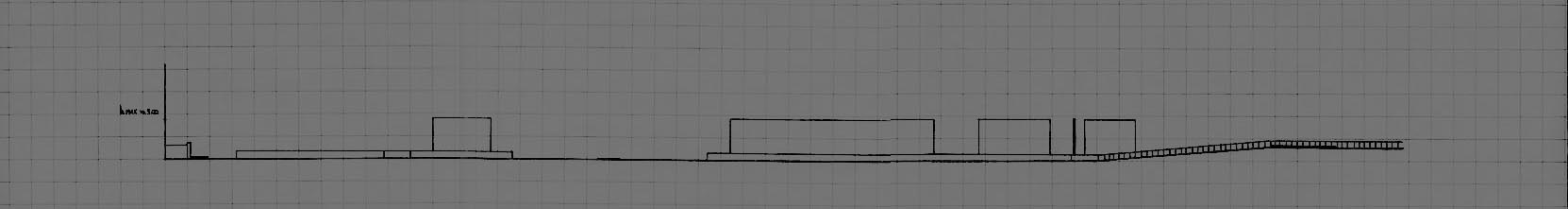

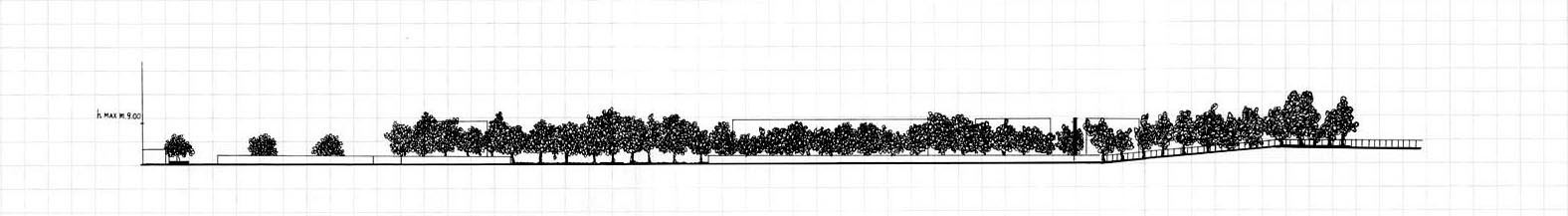

Profili.
Scala 1:500.
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

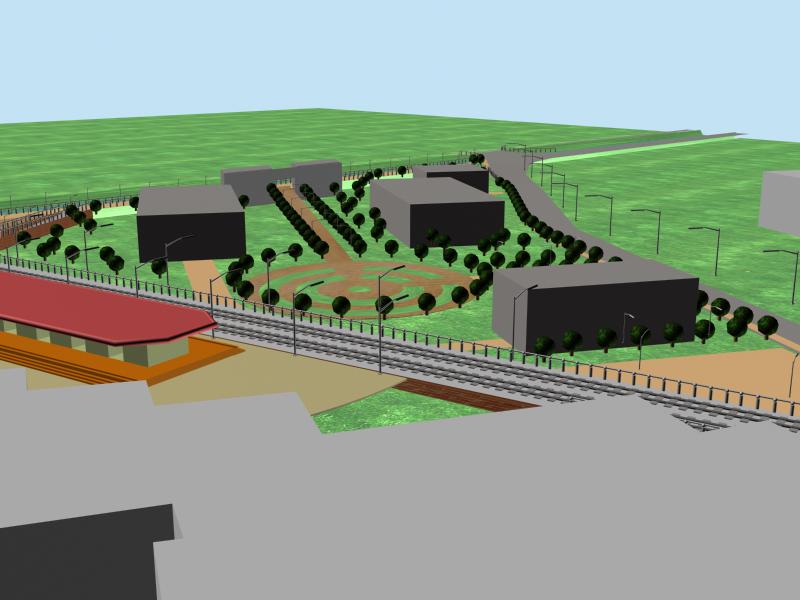

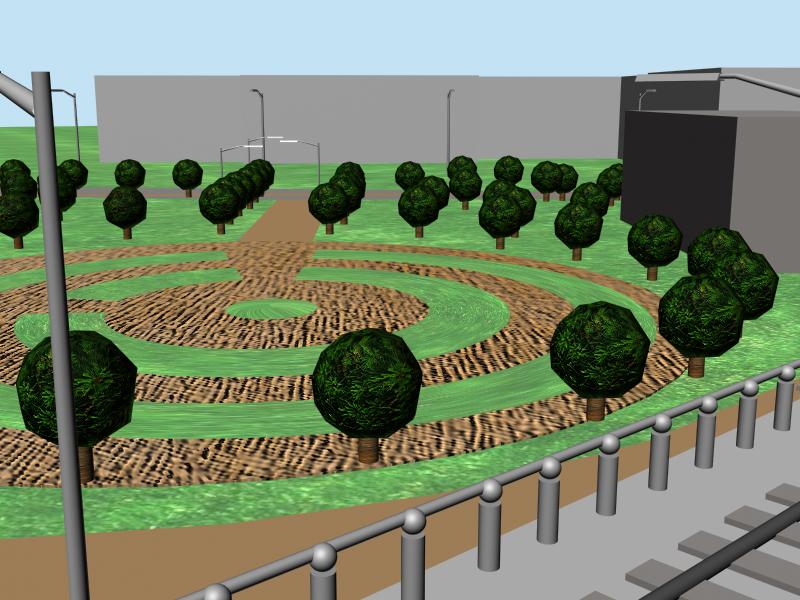

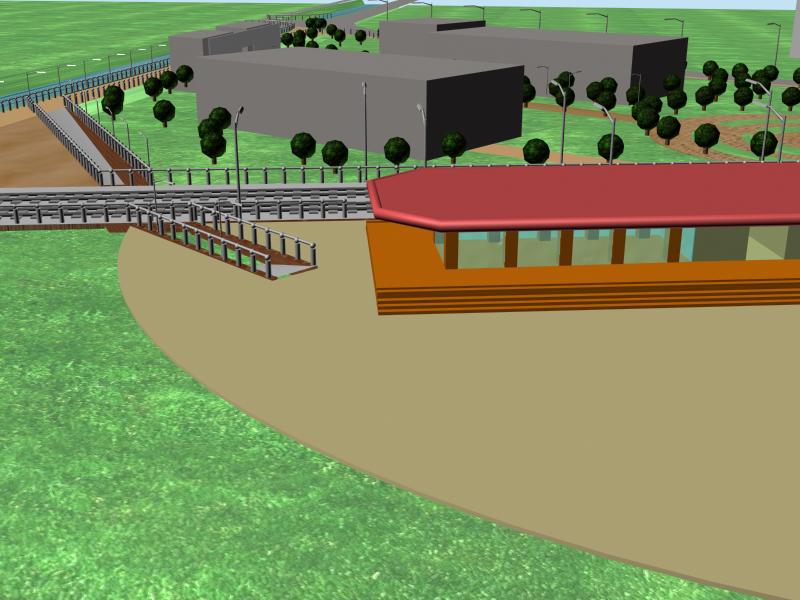

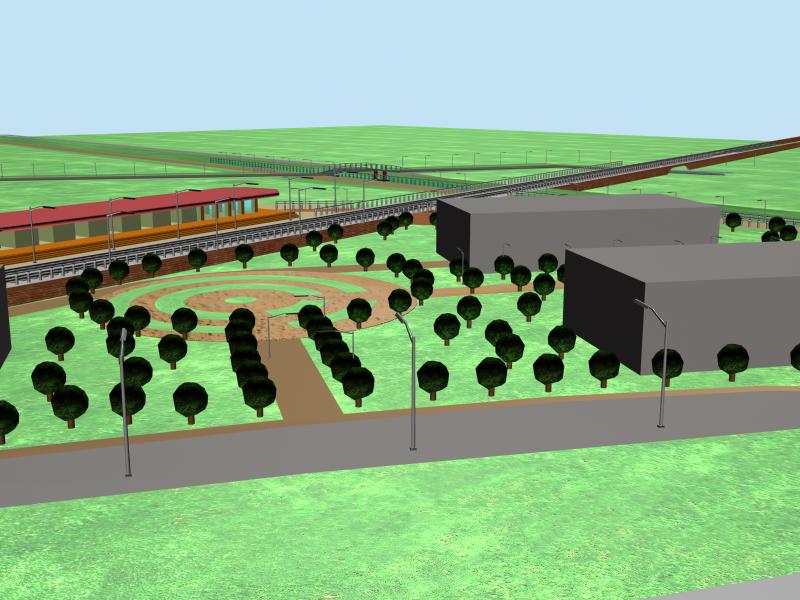

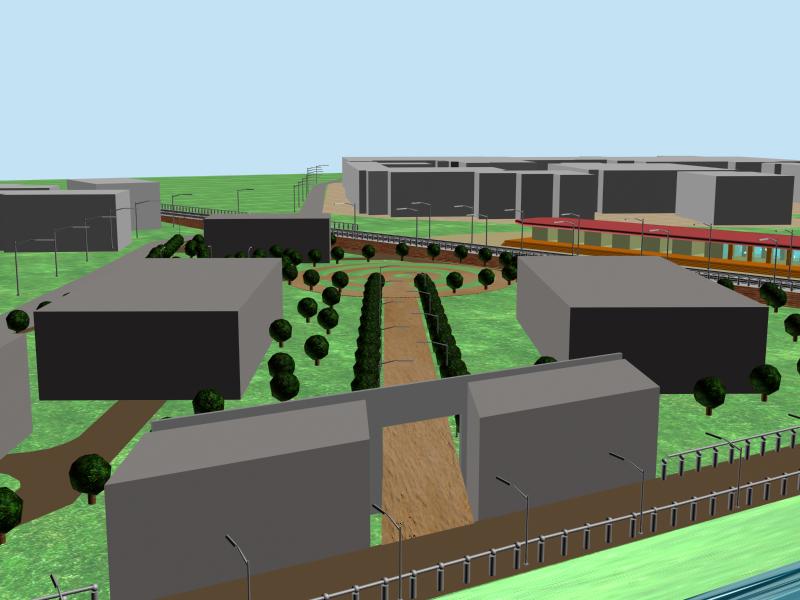

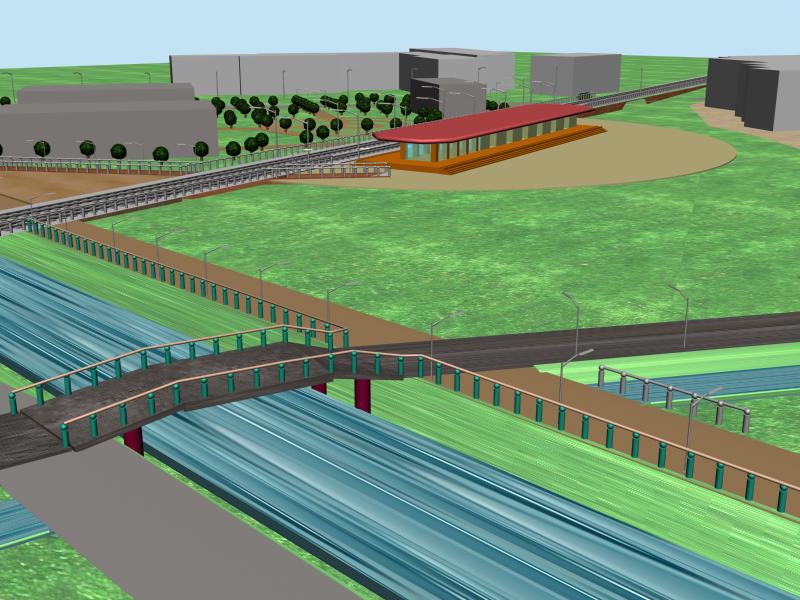

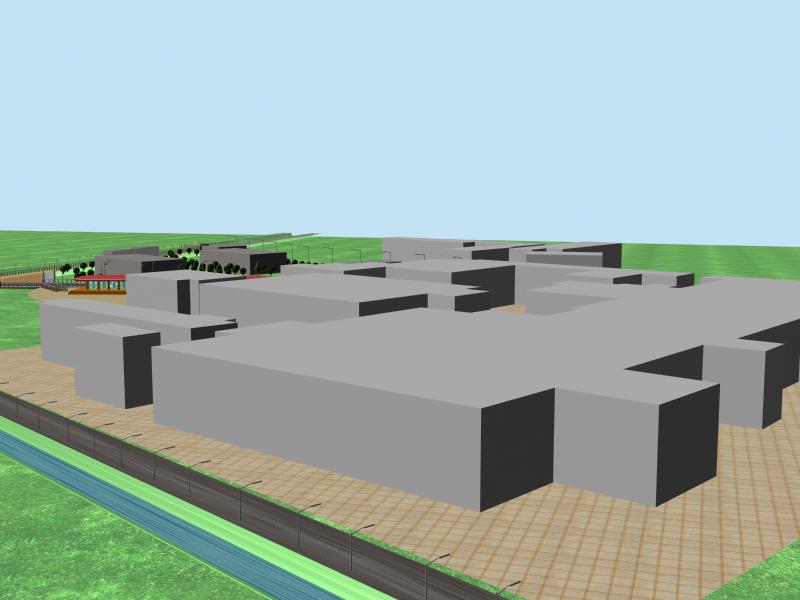

Immagini tridimensionali del progetto.
|
|
|---|
|
LEGENDA |
|
|

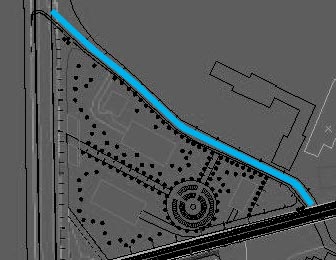

Strade a traffico limitato con pista ciclabile affiancata |
|---|---|
|
|
Percorsi ciclabili e pedonali |
|
|
Percorsi pedonali |
|
Questo sistema prevede la realizzazione di un ponte e di un sottopassaggio. |
|
|
|---|
|
|
|
|
|
|
|---|
|
Schizzi per il progetto della pista ciclabile. |
|
|
Planimetria relativa la vegetazione.
Scala 1:500.
LEGENDA
|
|
Acer |
|---|---|
|
|
Bagolaro |
|
|
Betula |
|
|
Chamaecyparis |
|
|
Corbezzolo |
|
|
Cotoneaster |
|
|
Fagus |
|
|
Lagerstroemia jndica |
|
|
Magnolia stellata |
|
|
Morus |
|
|
Olmo |
|
|
Pinus |
|
|
Quercia |
|
|
Robinia |
|
|
Taxus fastigiata |
|
|
Tiglio |
MAPPA DELLA VEGETAZIONE.
|
|
|
|
|---|---|---|
|
Acer Famiglia: Aceraceae. Questo è il genere più importante della famiglia Aceraceae ed annovera circa 150 specie. |
|
Acer Famiglia: Aceraceae. Questo è il genere più importante della famiglia Aceraceae ed annovera circa 150 specie. |
|
|
|
|
|
Celtis Famiglia: Ulmaceae. Piante spontanee in Italia e nel meridione dell'Europa con la specie più antica, C. australis, tipica delle regioni che si affacciano al Mediterraneo. |
|
Betula Famiglia: Betulaceae. Genere ricco di specie proprie della flora spontanea delle regioni montane a clima continentale e fredde dell'emisfero boreale. |
|
|
|
|
|
Betula Famiglia: Betulaceae. Genere ricco di specie proprie della flora spontanea delle regioni montane a clima continentale e fredde dell'emisfero boreale. |
|
Chamaecyparis Famiglia: Cupressaceae. Piante arboree a portamento conico con fogliame persistente, fiori unisessuali, terminali su piante monoiche. |
|
|
|
|
|
Arbutus Famiglia: Ericaceae. Genere di piante arbustive e di piccoli alberi caratteristiche delle regioni litoranee del Mediterraneo. |
|
Cotoneaster Famiglia:Rosaceae. Genere ricco di alcune decine di specie in massima parte originarie dell'Asia centrale. |
|
|
|
|
|
Fagus Famiglia: Fagaceae. Genere presente nell'emisfero boreale dalla più remota antichità con una decina di specie. |
|
Lagerstroemia Famiglia: Lytraceae. La maggior parte delle trenta specie che formano il genere sono di interesse forestale; soltanto tre sono specie decorative per i giardini. |
|
|
|
|
|
Magnolia Famiglia: Magnoliaceae. Genere di piante dicotiledoni che annovera una ottantina di specie originarie dell'Asia e dell'America. |
|
Magnolia Famiglia: Magnoliaceae. Genere di piante dicotiledoni che annovera una ottantina di specie originarie dell'Asia e dell'America. |
|
|
|
|
|
Magnolia Famiglia: Magnoliaceae. Genere di piante dicotiledoni che annovera una ottantina di specie originarie dell'Asia e dell'America. |
|
Morus Famiglia: Moraceae. Due sono le specie di grande importanza economica perchè collegate alla vita del baco da seta. |
|
|
|
|
|
Ulmus campestris In Italia l'olmo campestre è diffuso in quasi tutte le regioni, di solito non oltre i 500 metri di altitudine, eccezionalmente fino ai 1000-1200 metri. Raramente forma boschi puri, ma lo si trova prevalentemente in nuclei sporadici associato alla vegetazione del piano mediterraneo e della zona del castagno. |
|
Pinus Famiglia: Pinaceae. Importante unità generica tipica dell'emisfero boreale comprendente settanta specie raggruppate in quattro sottogeneri. |
|
|
|
|
|
Quercus Famiglia: Fagaceae. Antichissimo genere di piante, ricco di centinaia di specie, alcune delle quali risalenti alla flora del Cenozoico. |
|
Robinia Famiglia: Papilionaceae. La denominazione generica creata da Linneo deriva dal nome di un francese, Jean Robin, erborista di Enrico IV di Francia. |
|
|
|
|
|
Taxus fastigiata |
|
Taxus fastigiata |
|
|
|
|
|
Tilia Famiglia: Tigliacee Foglie a cuore e seghettate, fiori in infiorescenze dal profumo intenso, forniti di una brattea gialla-verdastra, utili per la disseminazione e frutto a noce. |
|
Tilia Famiglia: Tigliacee Foglie a cuore e seghettate, fiori in infiorescenze dal profumo intenso, forniti di una brattea gialla-verdastra, utili per la disseminazione e frutto a noce. |
ARREDO URBANO.
|
|
|---|
|

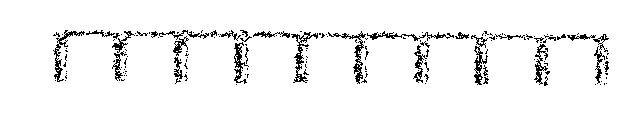

Ringhiera |
|
|
|
|
|
Lampione |
|

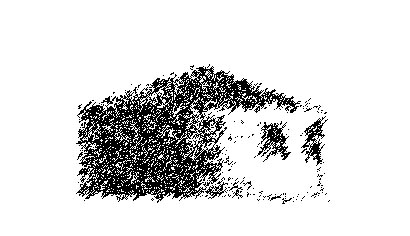

Edicola |
